产品概述

Product description

执行标准:GB/T31439.1-2015《波形梁钢护栏 第1部分:二波形梁钢护栏》 GB/T31439.2-2015《波形梁钢护栏 第2部分:三波形梁钢护栏》 GB/T18226-2015 《公路交通工程钢构件防腐蚀技术条件》

适用范围: 公路、城市道路和其它场所用两波和三波型梁钢护栏

原料材质:Q195 Q215 Q235

规格明细

Specification details

产品名称

单涂层

复合涂层

114立柱

φ114*4.5单涂层

φ114*4.5复合涂层

140立柱

φ140*4.5单涂层

φ140*4.5复合涂层

130方立柱

F130*6.0单涂层

F130*6.0复合涂层


技术指标

Technical indicators

品名

类别

公称尺寸及允许偏差

D(外径)

T(壁厚)

h1(孔距)

L(长度)

立柱

钢管

114±1.14

4.5+不限定
-0.25

100±2
150±2

+10
0

140±1.4

方管

130±1.0

6+不限定
-0.3

_



热浸镀锌波形梁钢护栏立柱

平均镀锌层附着量 g/

平均镀锌层厚度 μm

镀层均匀性

600

84

25

热浸镀锌聚酯复合涂层波形梁钢护栏立柱

平均镀锌层附着量 g/

平均镀锌层厚度 μm

聚酯涂层最小厚度μm

275

39

76



交通喷涂产品技术指标

序号

检测项目

性能指标

检测方法

结果

热固性静电塑粉关键指标

1

粉末外观

松散无结块

JT/T 600.4

通过

2

粉末挥发物含量,%

0.5

JT/T 600.4

通过

3

粉末粒度
分布μm

D10

12

GB/T 6554

14.5

D50

30~50

36.8

D90

90

72.7

10um

5%(累积量)

——

4

粉末胶化时间,s

80~100

GB/T 6554

105

5

燃烧灰份度,%

20



25

6

粉末水平流动性,mm

20~50

JT/T 600.4

——

7

粉末干流动性指数

140~170

GB/T 21782.5

——

喷塑产品关键指标

8

涂层外观质量

光滑平整、
无针孔、无色差

目测

通过

9

涂层光泽度(60°),%

70-80

GB/T 9754

75

10

涂层铅笔硬度

1H

GB/T 6739

1H

11

涂层杯突试验,mm

6

GB/T 9753

——

12

附着性,级

1

75*48h热水浸泡



13

耐高温性

E2

240*30min

通过

14

抗弯曲性,mm

3

GB/T 6742

通过

15

耐磨性,mg

30

GB/T 1768

32

16

耐正冲击性,cm·kg

90

GB/T 1732

通过

17

抗化学
试剂,h

30%硫酸

1440

GB/T 11547

——

1%氢氧化钠

168

10%氯化钠

240

18

耐候性(氙弧灯),h

1000,保光率90%

GB/T 1865

——

1000,保光率50%


生产工艺

Production process

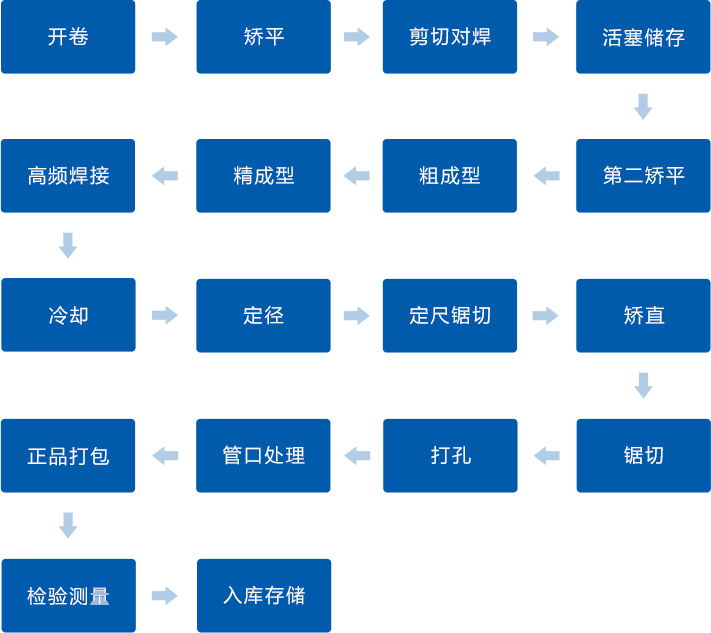

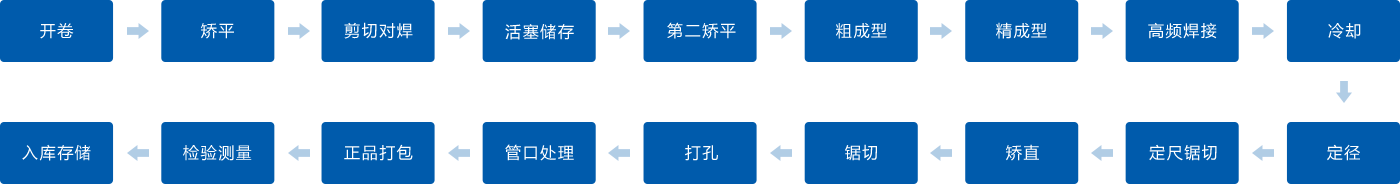

成型工艺

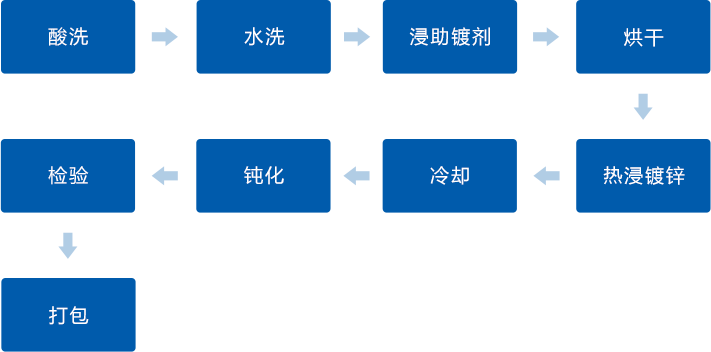

镀锌工艺

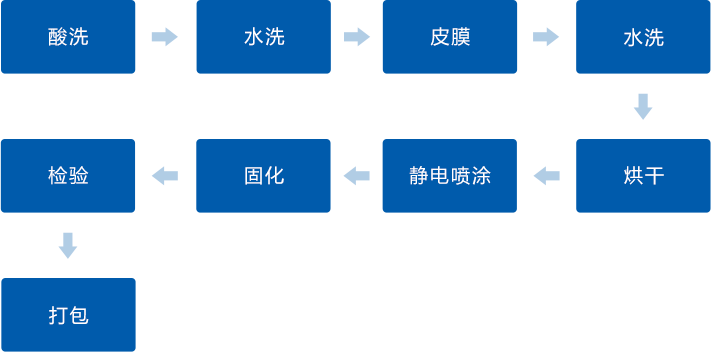

喷塑工艺




操作说明

Operating instructions

产品报价

Product quotation
