产品概述
Product description
执行标准：GB/T31439.1-2015《波形梁钢护栏 第1部分：二波形梁钢护栏》 GB/T31439.2-2015《波形梁钢护栏 第2部分：三波形梁钢护栏》 GB/T18226-2015 《公路交通工程钢构件防腐蚀技术条件》
适用范围： 公路、城市道路和其它场所用两波和三波型梁钢护栏
原料材质：Q235
规格明细
Specification details
|
产品名称 |
3.0厚规格 |
4.0厚规格 |
|
两波护栏板 |
4320*310*85*3.0单涂层 |
4320*310*85*4.0单涂层 |
|
4320*310*85*3.0复合涂层 |
4320*310*85*4.0复合涂层 |
|
|
三波护栏板 |
4320*506*85*3.0单涂层 |
4320*310*85*4.0单涂层 |
|
4320*506*85*3.0复合涂层 |
4320*310*85*4.0复合涂层 |
技术指标
Technical indicators
|
品名 |
L(长度) |
D(两端连接螺孔孔距) |
X(连接螺孔至板头距离) |
Y(连接螺孔和拼接螺孔距离) |
|
|
两波护栏板 |
4320±5 |
4000±4 |
160±1 |
100±1 |
|
|
三波护栏板 |
{ |
-5 |
4000±4 |
52(-5+32) |
108±1 |
|
+不限定 |
|||||
|
|
|||||
|
热浸镀锌波形梁钢护栏板 |
平均镀锌层附着量 g/㎡ |
平均镀锌层厚度 μm |
镀层均匀性 ％ |
||
|
600 |
84 |
25 |
|||
|
热浸镀锌聚酯复合涂层波形梁钢护栏板 |
平均镀锌层附着量 g/㎡ |
平均镀锌层厚度 μm |
聚酯涂层最小厚度μm |
||
|
275 |
39 |
76 |
|||
|
交通喷涂产品技术指标 |
||||||
|
序号 |
检测项目 |
性能指标 |
检测方法 |
结果 |
||
|
热固性静电塑粉关键指标 |
1 |
粉末外观 |
松散无结块 |
JT/T 600.4 |
通过 |
|
|
2 |
粉末挥发物含量，% |
≤0.5 |
JT/T 600.4 |
通过 |
||
|
3 |
粉末粒度 |
D10 |
≥12 |
GB/T 6554 |
14.5 |
|
|
D50 |
30~50 |
36.8 |
||||
|
D90 |
≤90 |
72.7 |
||||
|
＜10um |
≤5%（累积量） |
—— |
||||
|
4 |
粉末胶化时间，s |
80~100 |
GB/T 6554 |
105 |
||
|
5 |
燃烧灰份度,% |
≤20 |
|
25 |
||
|
6 |
粉末水平流动性，mm |
20~50 |
JT/T 600.4 |
—— |
||
|
7 |
粉末干流动性指数 |
140~170 |
GB/T 21782.5 |
—— |
||
|
喷塑产品关键指标 |
8 |
涂层外观质量 |
光滑平整、 |
目测 |
通过 |
|
|
9 |
涂层光泽度（60°），% |
70-80 |
GB/T 9754 |
75 |
||
|
10 |
涂层铅笔硬度 |
≥1H |
GB/T 6739 |
1H |
||
|
11 |
涂层杯突试验，mm |
≥6 |
GB/T 9753 |
—— |
||
|
12 |
附着性，级 |
≤1 |
75℃*48h热水浸泡 |
|
||
|
13 |
耐高温性 |
△E≤2 |
240℃*30min |
通过 |
||
|
14 |
抗弯曲性，mm |
≤3 |
GB/T 6742 |
通过 |
||
|
15 |
耐磨性，mg |
≤30 |
GB/T 1768 |
32 |
||
|
16 |
耐正冲击性，cm·kg |
≥90 |
GB/T 1732 |
通过 |
||
|
17 |
抗化学 |
30%硫酸 |
≥1440 |
GB/T 11547 |
—— |
|
|
1%氢氧化钠 |
≥168 |
|||||
|
10%氯化钠 |
≥240 |
|||||
|
18 |
耐候性（氙弧灯），h |
≥1000，保光率90% |
GB/T 1865 |
—— |
||
|
≥1000，保光率50% |
||||||
生产工艺
Production process

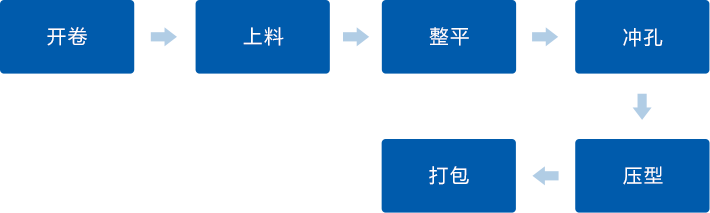

成型工艺

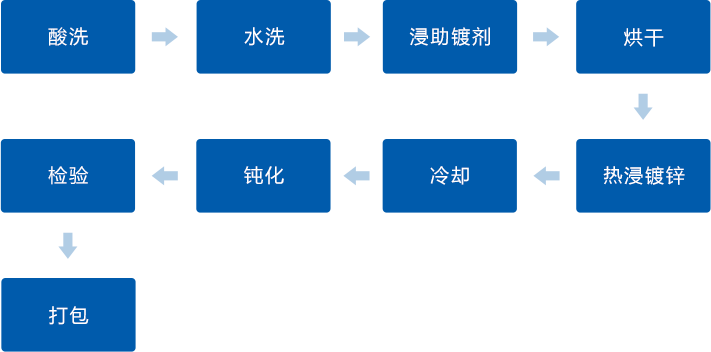

镀锌工艺

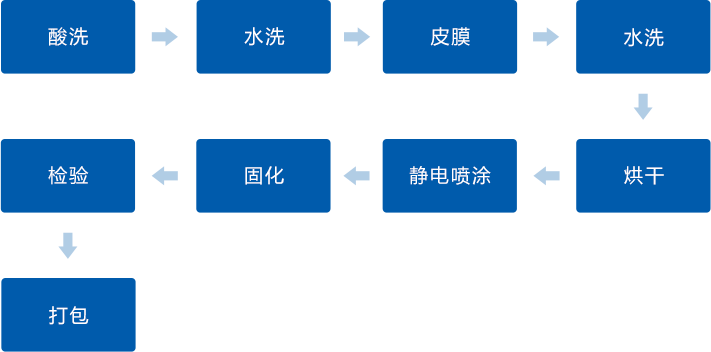

喷塑工艺
